Hlau Rau Hlau Valve

1. Cov ntaub ntawv dav dav

1.1 Scope

Phau ntawv siv rau MF Triple Eccentric Npauj Npaim Valve. Actuators thiab lwm qhov chaw tsuas yog qhia luv luv hauv phau ntawv no. Yog xav tau cov ntaub ntawv ntxaws ntxiv, saib mus rau phau ntawv qhia txog tus actuator.

ceeb toom:

Kev txiav txim siab tag nrho hauv cov ntsiab lus yog xav tau thaum xaiv thiab siv li qub hauv kev ua haujlwm tshwj xeeb. Phau ntawv no tsis qhia txog txhua yam tshwm sim hauv kev siv cov li qub vim muaj ntau hom khoom sib txawv. Yog tias koj tsis paub meej txog kev siv lub valve lossis yog tias phau ntawv no siv tau, tiv tauj peb kom paub ntau ntxiv

1.2 valve qauv

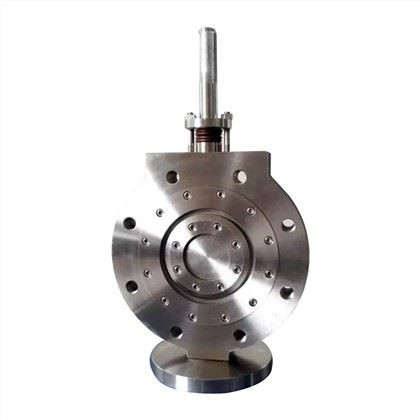

MF series valve yog Hlau rau Hlau Floating Seat Bi-directional Sealing Triple Eccentric Npauj Npaim Valve. M yog hais txog tag nrho cov hlau npauj npaim valve thiab F rau lub rooj zaum npauj npaim valve.

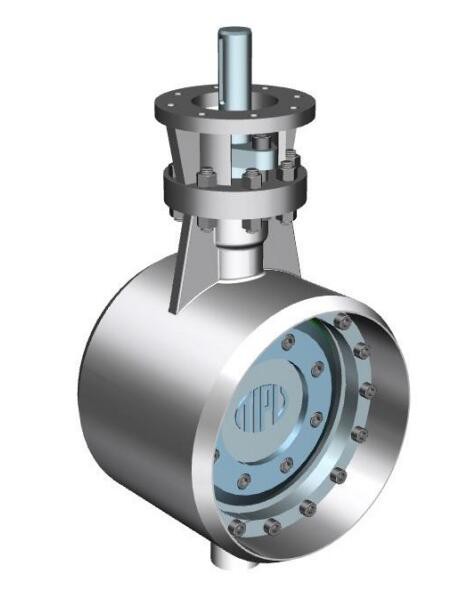

Lub valve uas yog ua los ntawm forged steel A105 tuaj yeem txuas ncaj qha rau cov kav dej yam tsis muaj pre- cua sov.

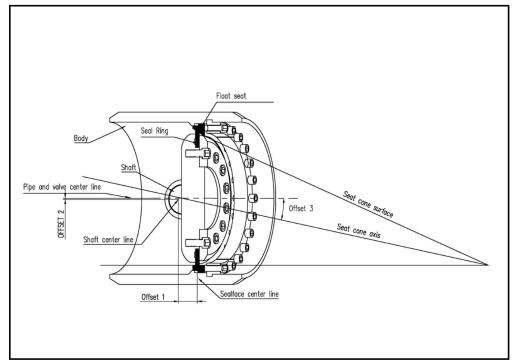

Lub rooj zaum ntab ntawm lub valve tsim los ntawm peb lub hauv paus eccentric. Thaum muaj qhov rov qab siab ntawm qhov nruab nrab hauv lub kaw lus kaw, lub rooj zaum ntab ntab yuav txav mus rau ntawm lub disc me ntsis kom ntseeg tau tias muaj kev sib haum xeeb ntawm lub rooj zaum thiab lub nplhaib foob kom ua tiav xoom xoom hauv qab siab zoo li hauv qhov chaw zaum zoo.

Npauj npaim disc thiab ncej yog txuas nrog tus pin.

Lub valve feem ntau yog siv rau cua sov- muab kev sib txuas thiab cov kav dej sib txuas, ua lub luag haujlwm tseem ceeb hauv kev qhib, kaw thiab tswj.

1.4Technical specifications Kev sib txuas: BW siab ntsuas: PN25

Qhov kub thiab txias: -29 ° C + 425 ° C

Flow Direction: ob qho tib si upstream thiab downstream Proposed txhim kho kev taw qhia:

Cov xub loj taw qhia qhov tseem ceeb sealing kev taw qhia Lub me xub taw qhia me me sealing kev taw qhia

1.5 Kev ntsuas kev nyab xeeb Ceeb toom:

Tsis txhob tshaj qhov txwv ntawm qhov tsis siv lub valve!

Tshaj li qhov txwv tsis pub siv lub valve tuaj yeem ua rau muaj kev puas tsuaj rau lub valve thiab kev tswj tsis tau siab uas tuaj yeem ua rau muaj kev nyab xeeb.

Ceeb toom:

Tsis txhob tshem tawm lossis txav lub valve nyob rau hauv siab hauv cov kav dej. Tshem tawm thiab txav ntawm lub valve nyob rau hauv lub siab tuaj yeem ua rau lub siab tswj tsis tau. Ua ntej tshem tawm lub valve, tshem tawm cov khoom cuam tshuam hauv cov raj xa dej kom tso siab thiab mus rau qhov nruab nrab. Xyuas kom tseeb tias qhov nruab nrab yog nyob rau hauv cov kav dej hauv thawj qhov chaw kom tiv thaiv tib neeg thiab ib puag ncig los ntawm kev lom. Nco ntsoov tias tsis muaj dab tsi nkag mus rau hauv lub raj xa dej thaum tu, txwv tsis pub nws yuav ua rau muaj kev puas tsuaj rau lub valve lossis kev nyab xeeb kev sib tsoo.

Ceeb toom:

Pom qhov txiav tawm ntawm npauj npaim disc!

Khaws koj txhais tes, lwm yam hauv lub cev, cov cuab yeej thiab lwm yam khoom kom deb ntawm qhov qhib cov dej. Xyuas kom tseeb tias tsis muaj cov khoom txawv teb chaws hauv cov kav dej. Npauj npaim disc ua haujlwm zoo li lub cuab yeej txiav thaum lub valve raug tsav. Npauj npaim disc tuaj yeem hloov pauv thaum lub valve raug txav mus. Kaw lossis tshem tawm cov actuator hauv kev kho lub valve, txwv tsis pub nws yuav ua rau muaj kev puas tsuaj rau lub valve lossis kev sib tsoo kev nyab xeeb.

Ceeb toom:

Pom lub suab nrov!

Lub valve tuaj yeem ua suab nrov hauv cov raj xa dej thiab cov suab nrov yog raws li kev ua haujlwm.

Ceeb toom:

Pom qhov overheating ntawm valve!

Lub valve lub cev yuav overheat nyob rau hauv kev siv thaum nruab nrab yog kub kub los yog kub kub chav. Ua tib zoo tiv thaiv tib neeg los ntawm scalding.

Ceeb toom:

Kawm nws qhov hnyav thaum nqa lossis ntim lub valve.

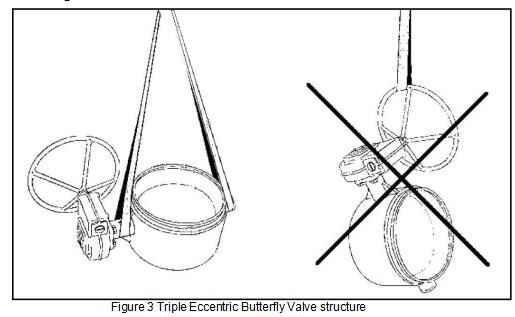

Tsis txhob nqa lub valve los ntawm nws cov actuator, positioner, txwv cov keyboards lossis cov kav dej. Nqa lub valve los ntawm nws lub lug (yog tias muaj) lossis los ntawm cov hlua khi kom nruj rau lub valve lub cev (raws li qhia hauv daim duab 3). Txwv tsis pub cov khoom ntog yuav ua rau muaj kev puas tsuaj rau lub valve lossis kev nyab xeeb kev sib tsoo.

Daim ntawv ceeb toom:

Tsis txhob tig tus npauj npaim disc tshaj 90 degree, txwv tsis pub nws yuav ua rau lub valve puas. Lub kaum sab xis ntawm npauj npaim disc yog tsim los ua 0 degree txog 90 degree.

Daim ntawv ceeb toom:

Yog tias cov neeg siv xav tau kev sim siab nrog cov li qub no, thov them sai sai rau cov khoom sib khi (lub nplhaib sib khi thiab lub rooj zaum), cov khoom me me hauv huab cua lossis dej yuav ua rau tsis tuaj yeem ua tsis tau. Txoj hauv kev zoo tshaj plaws los xyuas cov khoom me me ntawm kev sib khi p arts tsis yog los ntawm qhov muag tab sis los ntawm tes kov.

2.Kev thauj mus los, shipping thiab cia

Tshawb xyuas lub valve thiab cov khoom muaj feem cuam tshuam kom pom qhov ua rau muaj kev puas tsuaj hauv kev thauj mus los. Lub valve yuav tsum tau ua tib zoo khaws cia, nyiam dua hauv chav qhuav ua ntej kev teeb tsa.

Ua ntej lub installation, tsis txhob muab lub valve nyob rau hauv lub installation txoj hauj lwm los yog tshem tawm tus tiv thaiv nyob rau hauv qhov chaw nres nkoj.

lub valve yuav tsum raug kaw thaum lub sijhawm xa khoom thiab raug kaw me ntsis hauv kev cia.

3. Kev teeb tsa

3.1 General rules Ceeb toom:

Kawm nws qhov hnyav thaum nqa lossis ntim lub valve. Ua raws li qhov qhia hauv daim duab 3.

Tshem tawm tus tiv thaiv hauv qhov chaw nres nkoj thiab xyuas seb lub valve puas puas thiab huv hauv.

Tsis txhob txav lub actuator ua ntej kev teeb tsa yog tias cov chaw tsim khoom tau teeb tsa ua ntej xa khoom.

Kev txhim kho lossis kho tus actuator tsis raug tom qab txav nws tuaj yeem ua rau muaj kev puas tsuaj rau lub valve lossis cov xau.

Kaw lub valve kom tiav ua ntej welding mus rau lub raj xa dej. Nqa lub valve rau hauv lub raj xa dej raws li qhia hauv daim duab 3. Ua tib zoo ua raws li kev ntsuas kev nyab xeeb hauv ntu 15.

Yog hais tias lub valve tau welded mus rau ib txoj kab ntsug, kaw lub valve thiab npog nws qhov chaw nrog dej cushion ntawm 50mm los tiv thaiv cov vuam spatter thiab puas rau lub rooj zaum los yog lub sealing nto uas tshwm sim los ntawm flux.

Lub valve tuaj yeem ntsia tau nrog cov ncej ntawm txoj haujlwm kab rov tav lossis ntsug. Nws raug nquahu kom taw tes lub ntsiab sealing kev taw qhia nrog lub xub loj thiab me me sealing kev taw qhia nrog tus xub me.

Cov dej oxygenated los yog huab cua yuav ua rau kom qhov corrosion ntawm qhov hluav taws xob thaum lub valve tau nruab rau hauv qhov nruab nrab cua sov. Txhawm rau tiv thaiv kev xeb, tshem tawm thaj tsam tom qab lub valve thiab sau nrog oxygen - dej kub dawb (raws li qhia hauv daim duab 4).

5. Tshem tawm thiab txhim kho lub actuator

5.1 General rules ceeb toom:

kawm nws qhov hnyav ua ntej nqa lossis ntim lub valve

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the  instruction for installing gear. see   the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2 tshem tawm lub actuator (iav) ceeb toom:

Tsis txhob tshem tawm cov actuator los ntawm lub valve nyob rau hauv siab vim qhov ua tau zoo torque tshwm sim los ntawm cov kav dej!

ceeb toom:

nco ntsoov txoj hauj lwm ntawm tus actuator ua ntej uninstallation los xyuas kom meej reinstallation.

tus actuator feem ntau yog ntsia los ntawm cov chaw tsim khoom nrog tag nrho cov txwv ceev preset.

1. kaw lub siab ntawm qhov nruab nrab hauv cov raj xa dej kom ntseeg tau tias lub valve tsis muaj siab.

2. Tshem tawm cov ntsia hlau nruab nrab ntawm lub actuator thiab Txuas Yoke.

3.siv cov cuab yeej tsim nyog thiab nqa- cov khoom siv kom tshem tawm cov actuator.

4.yog tias muaj, tshem tus quab thiab lub coupling.

5.3 txhim kho lub actuator (turbine) ntawm lub valve. 1.assemble tus quab thiab lub valve (yog tias muaj).

2. xyuas thiab xyuas kom tseeb tias lub valve raug kaw ua ntej txhim kho lub actuator.

3.flush txhua qhov txuas uas yuav cuam tshuam rau kev teeb tsa deb ntawm lub ncej thiab cov yuam sij.

4.Yog xav tau lub tes tsho ncej ntawm lub actuator thiab lub ncej, nws yuav tsum tau muab ntsia rau saum lub input ncej.

5.Qhov tseem ceeb ntawm lub ncej yuav tsum yog ntsug rau saum npoo ntawm npauj npaim disc thaum lub valve raug kaw.

6.Ua kom paub tseeb tias lub actuator tso zis ncej qhov yog raws li lub valve qia input kawg nrog siv lub log ntawm lub actuator.

7.hoist lub actuator tsis tu ncua thiab xyuas seb tus actuator puas tau teeb tsa zoo.

8.Qhov loj ntawm cov qia txuas (yog tias xav tau) yuav tsum tau tham nrog lub chaw tsim khoom valve,

6 Kev saib xyuas tsis tas yuav muaj cov cuab yeej tshwj xeeb.

7 Kev txiav txim ntawm cov khoom hloov

Cov ntaub ntawv hauv qab no yog xav tau thaum xaj khoom hloov pauv:

hom valve, tus lej xaj thiab tus lej xov tooj (lub cim rau ntawm lub valve lub cev)

tus naj npawb thiab lub npe ntawm ntu ntawm daim duab kos thiab nws qhov xav tau kom muaj nuj nqis.

cov ntaub ntawv no tuaj yeem tau txais los ntawm cov ntaub ntawv hais txog valve.

(Ib feem ntawm cov ntaub ntawv yog ua raws li kev pom zoo tiag tiag ntawm kev txiav txim thaum xaiv cov khoom siv rau cov khoom hauv phau ntawv no tsuas yog pom zoo)
